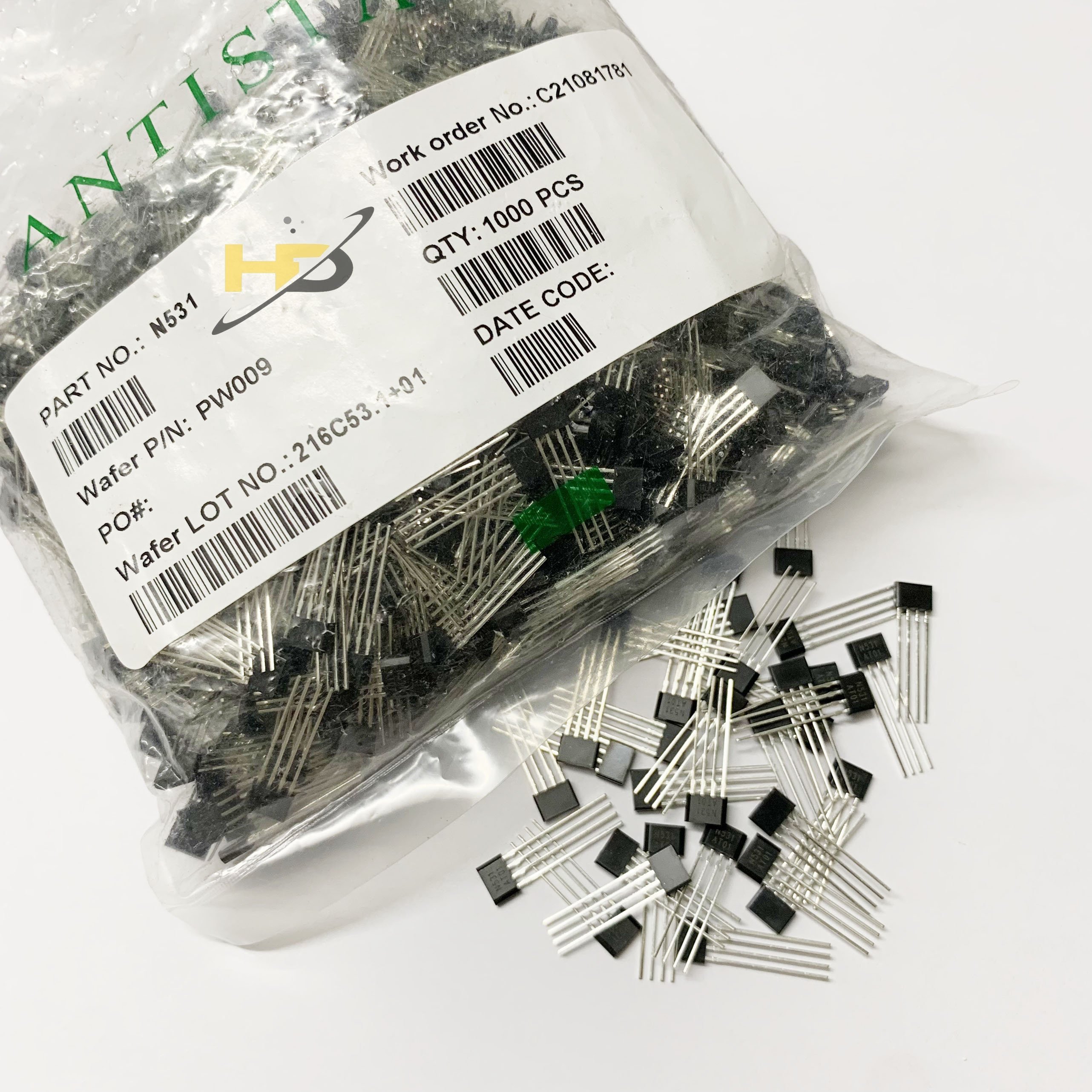

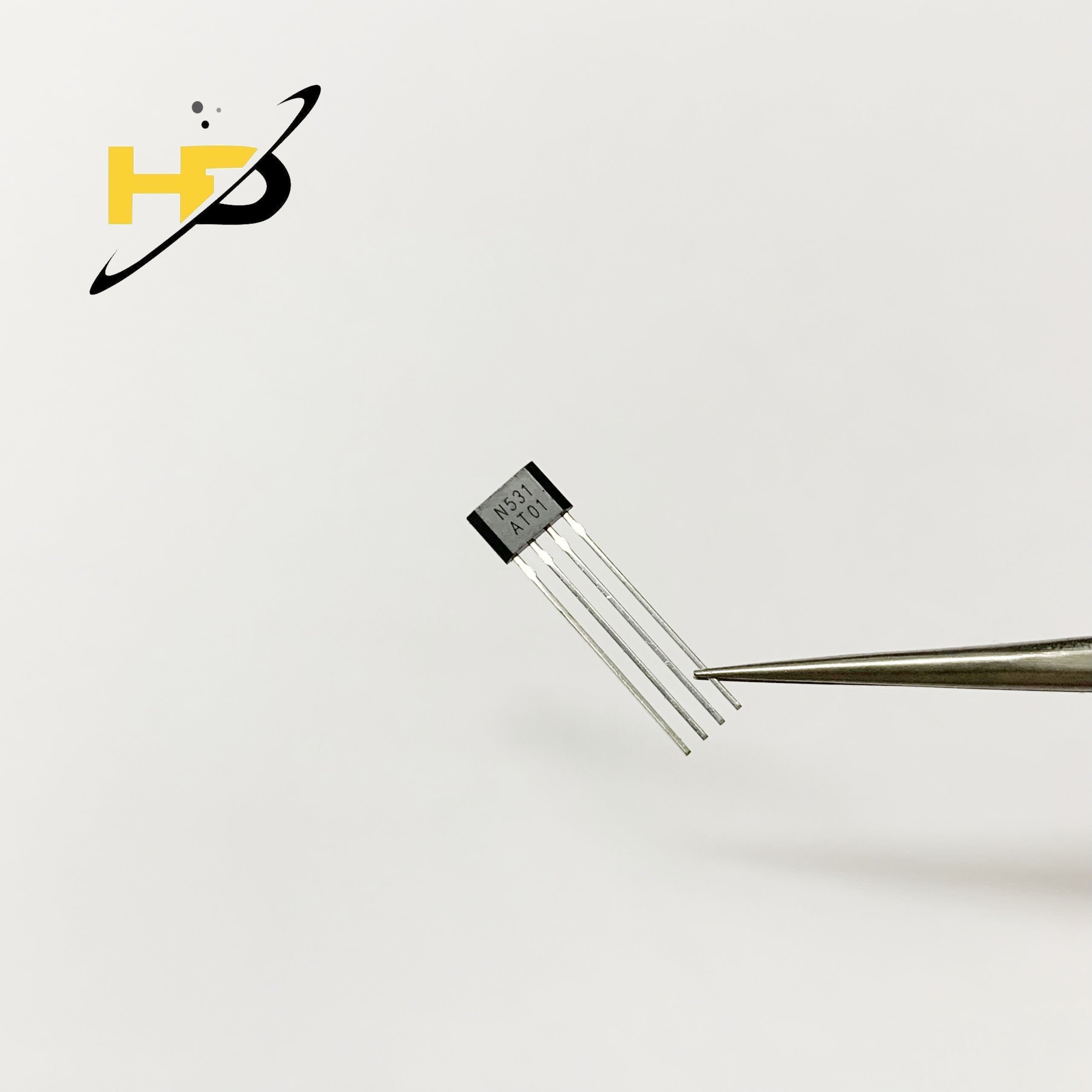

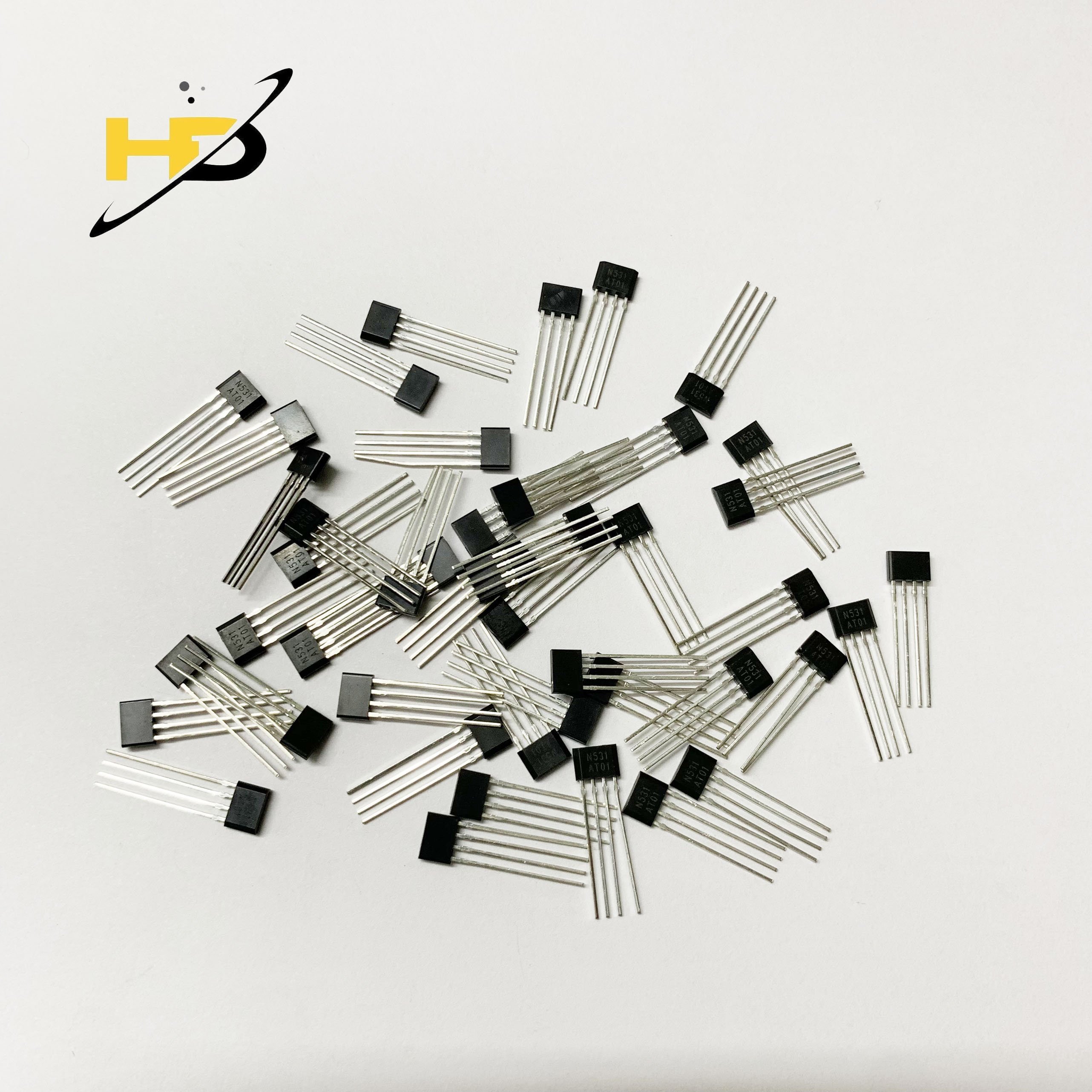

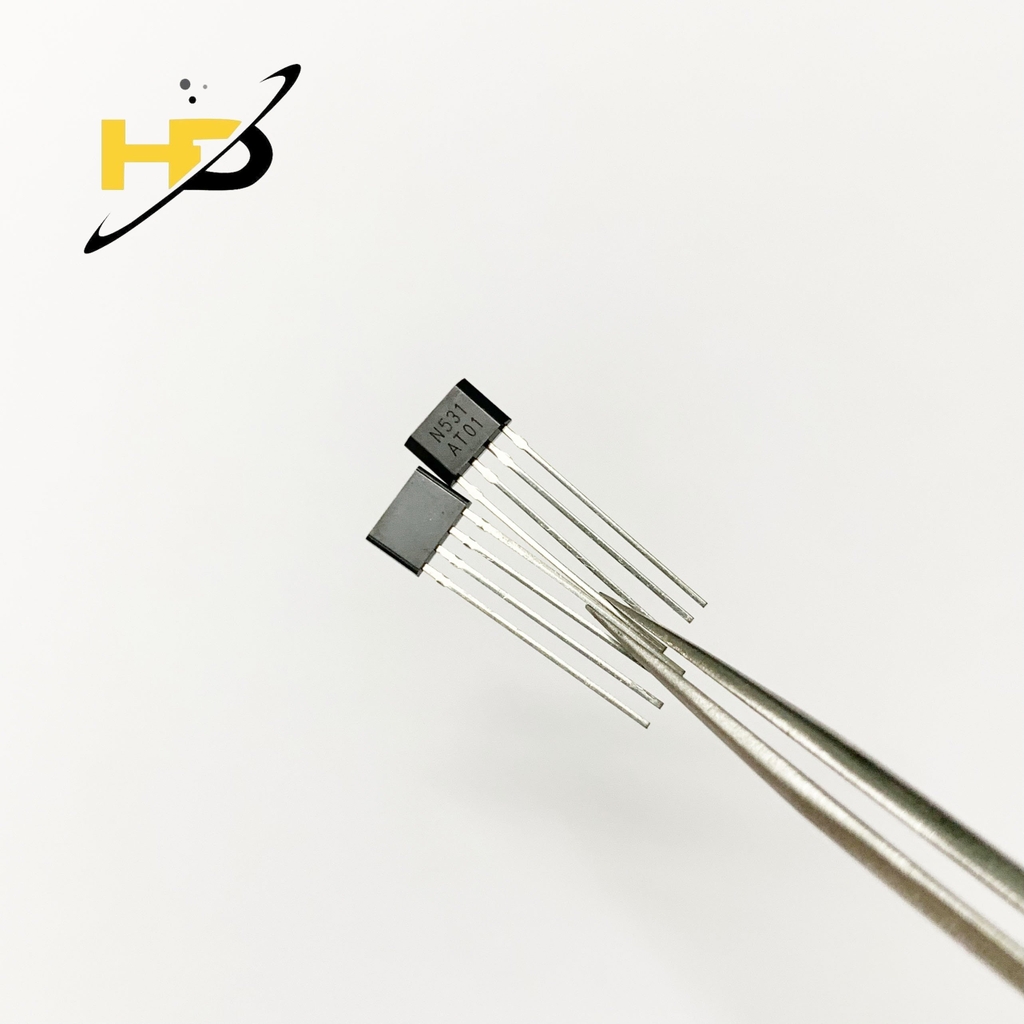

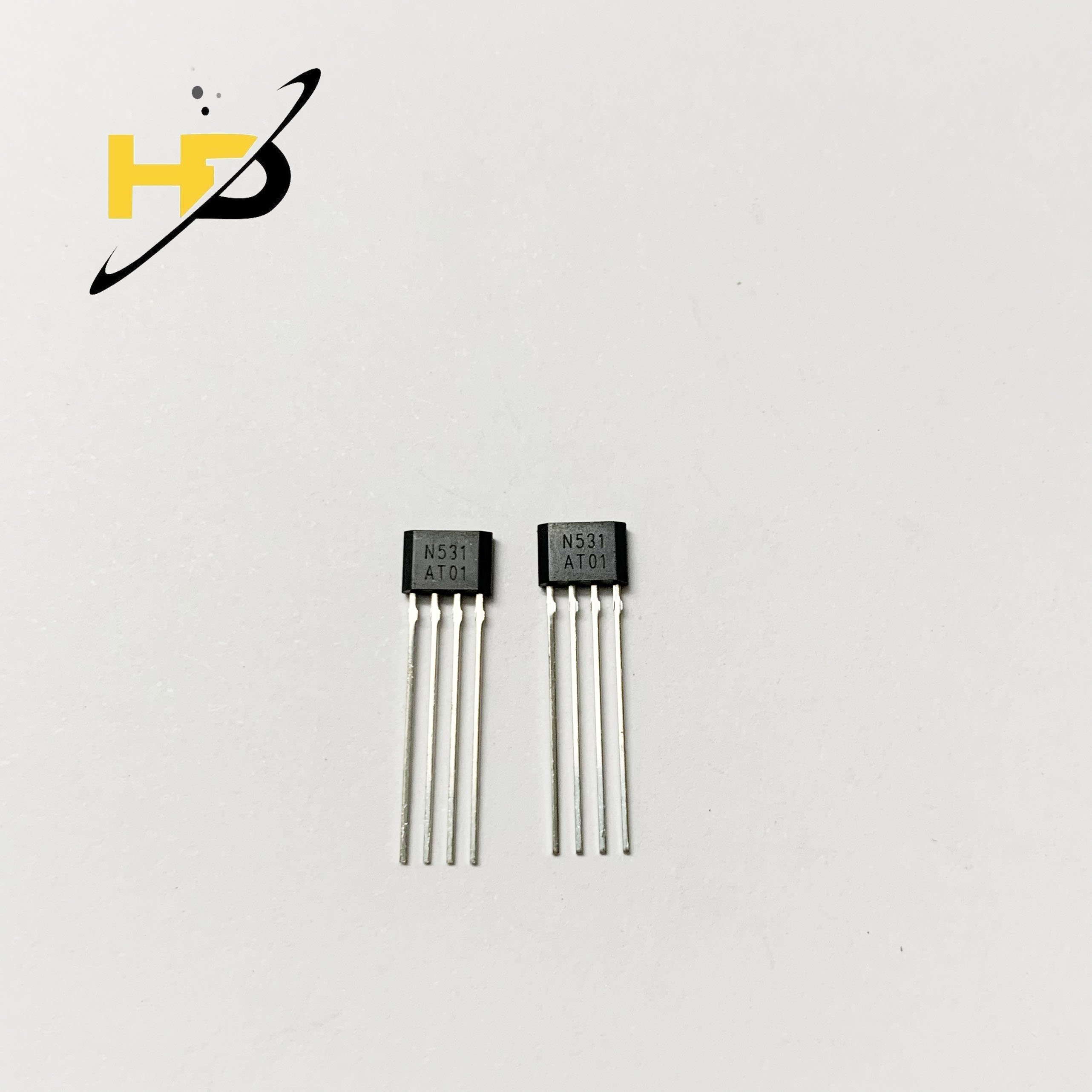

IC Lái IGBT N531 TO-94 Bếp Từ DIP-4 Chân Cắm

IC lái IGBT N531

- Trong các loại bếp từ sẽ có một khối điều khiển bao gồm 2 cặp trasistor đẩy kéo ( 1 con thuật, 1 con nghịch ), 1 trasistor khếch đại đệm, vài con VR phân áp lực vào cực B cho khối driver hoạt động. Bằng các công nghệ hiện đại ngày nay tất cả khối điều khiển ấy được tích hợp trong IC N531 16KB.

- Thay vì việc phải thay thế từng linh kiện có trong khối điều khiển vừa đắt đỏ và vừa phức tạp hơn, ta chỉ cần dùng 1 con IC duy nhất là N531 tiết kiệm được thời gian, chi phí lắp đặt mà còn đơn giản trong việc lắp đặt.

- Mặt khác, các sản phẩm bếp từ ngày nay cũng đã tích hợp trong IC N531 chân cắm trong mạch, nên việc thay thế sửa chữa trở nên dễ dàng hơn. Nếu thay thế từng linh kiện nhỏ, tuy bếp sẽ hoạt động nhưng không ổn định.

- Sản phẩm này thường được sử dụng trong các mạch điều khiển của các loại bếp từ như sunhouse, warsun...

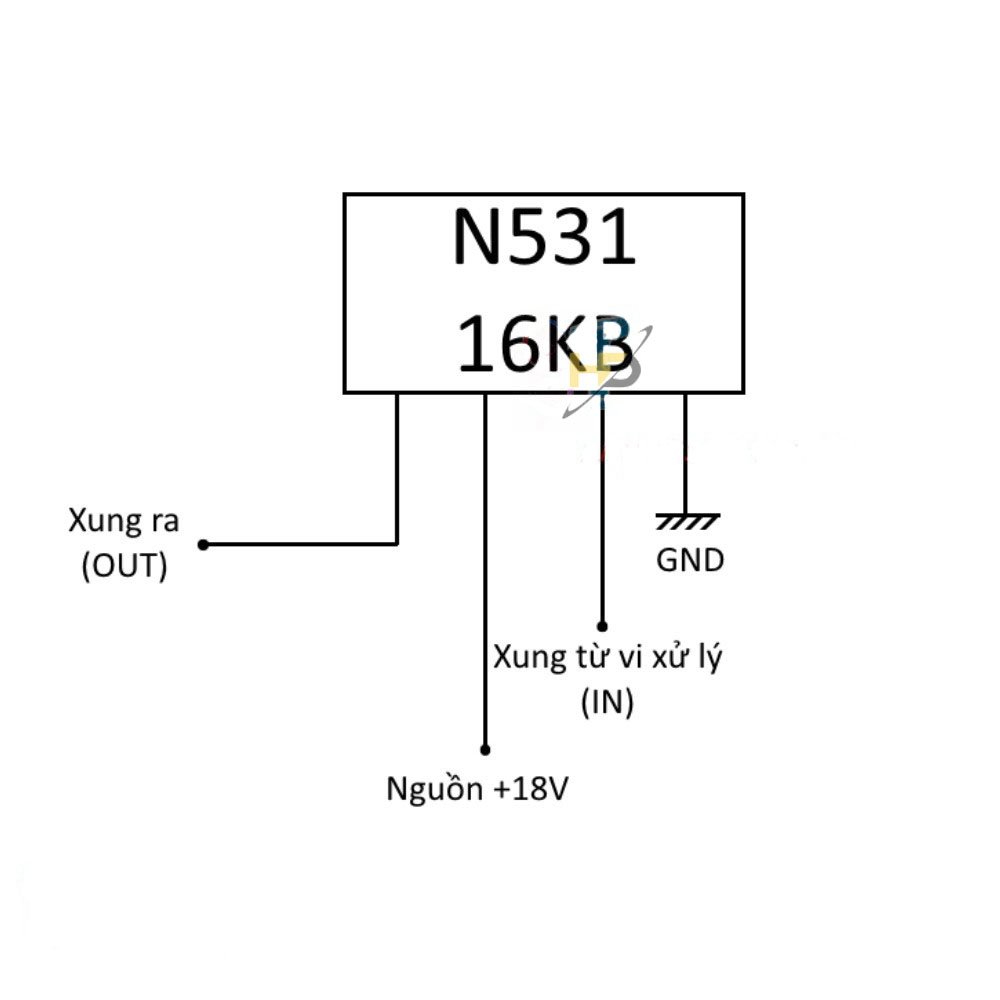

Chân đấu của sản phẩm

- Chân 1 là chân xung ra (OUT)

- Chân 2 là chân nguồn 18V vào để hoạt động (+18V)

- Chân 3 là chân xung từ IC MCU vi xử lý đi vào (IN)

- Chân 4 là chân GND

Thông số kĩ thuật của sản phẩm

- Mã sản phẩm: IC N531

- Loại linh kiện: IC điều khiển IGBT

- Kiểu chân: DIP-4 ( dạng chân cắm )

- Màu sắc: đen
