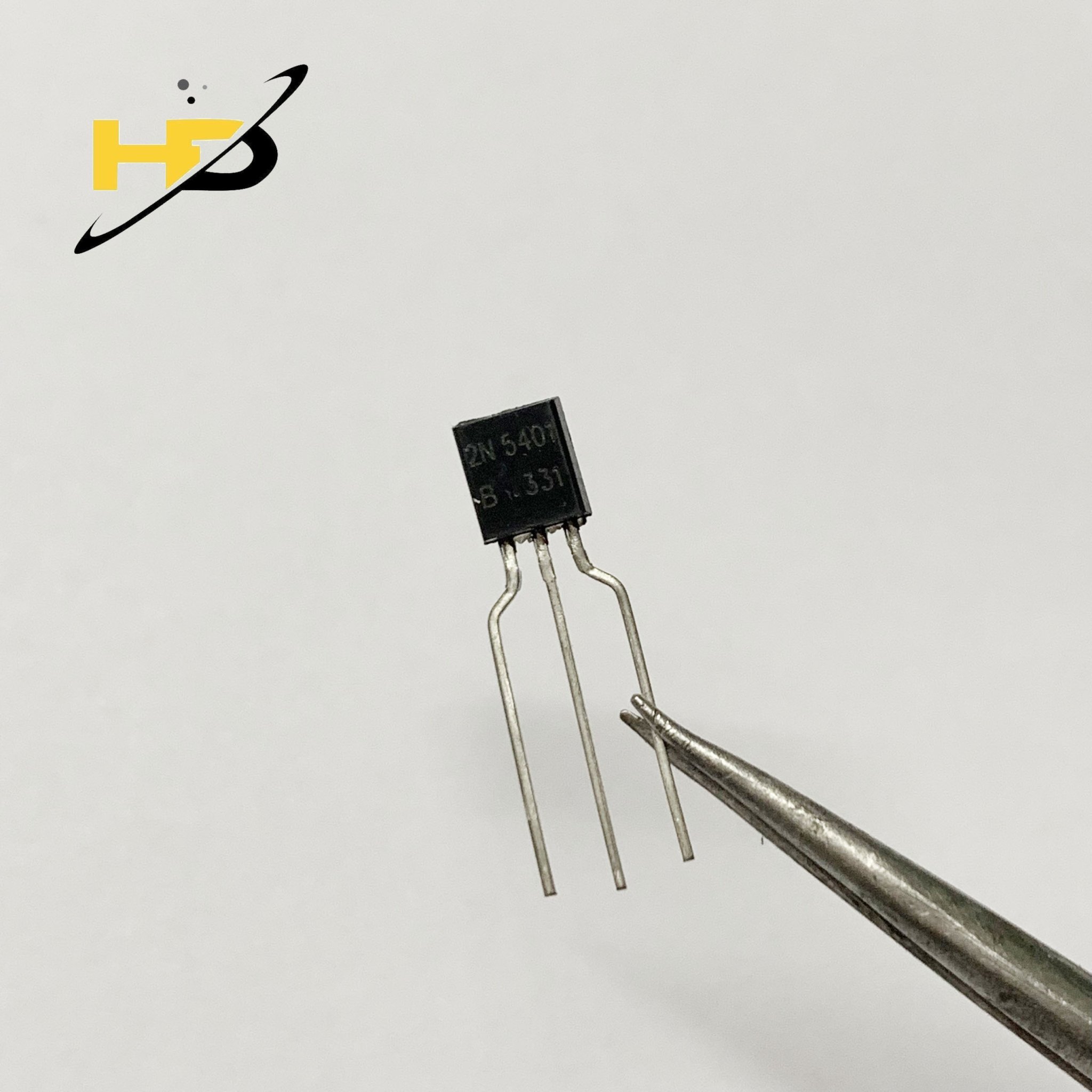

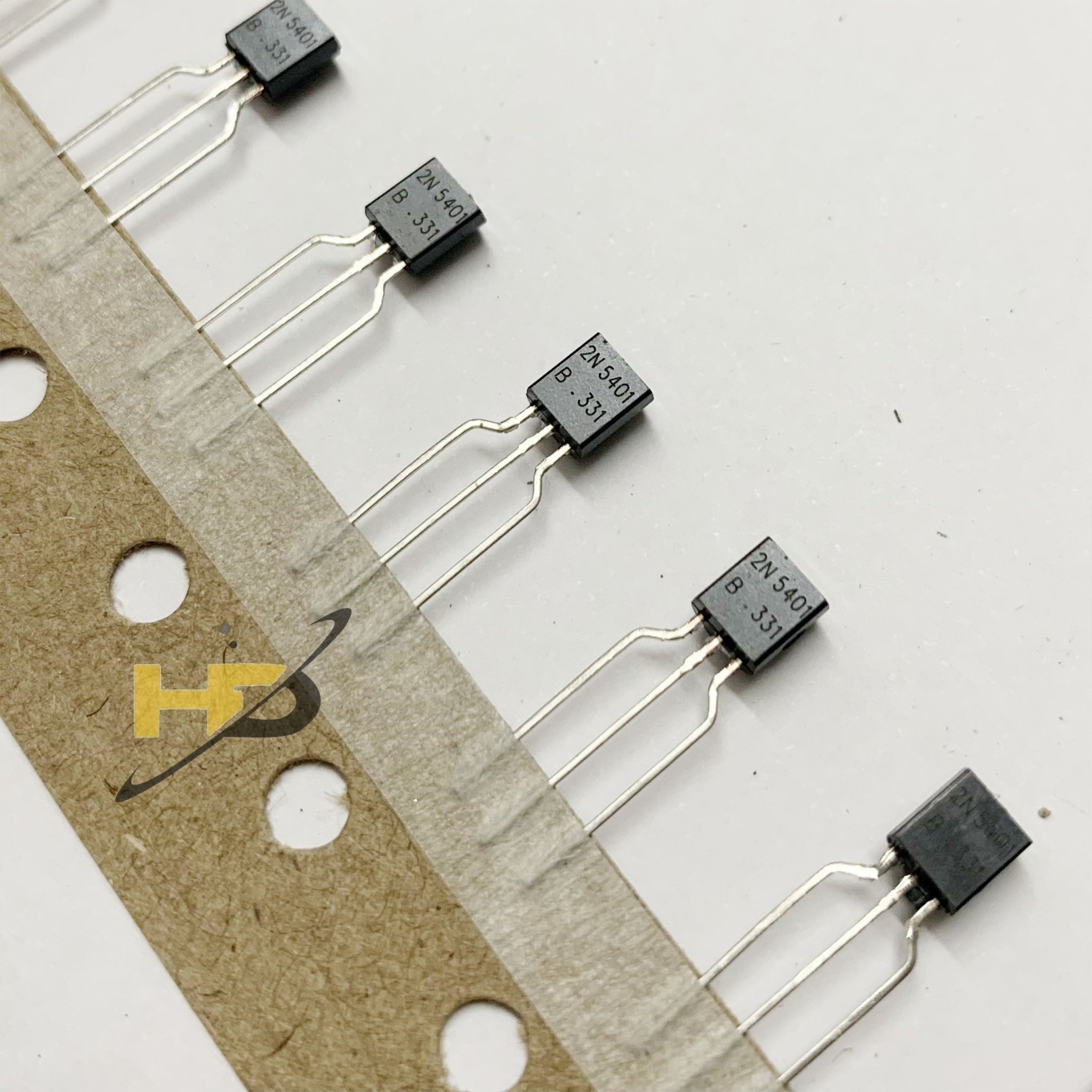

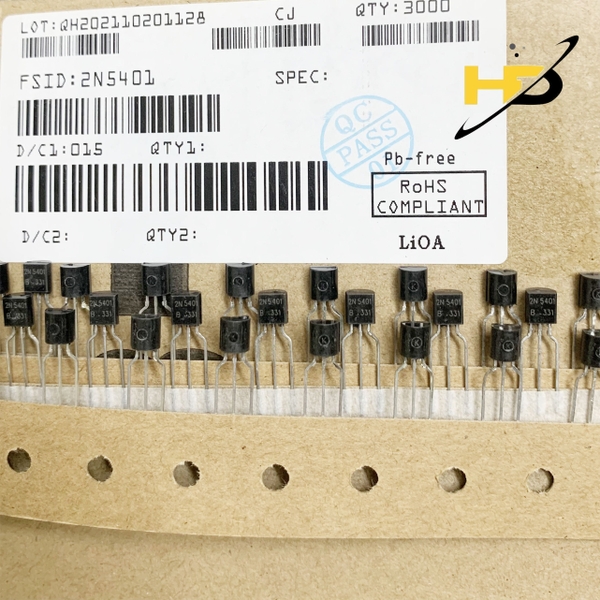

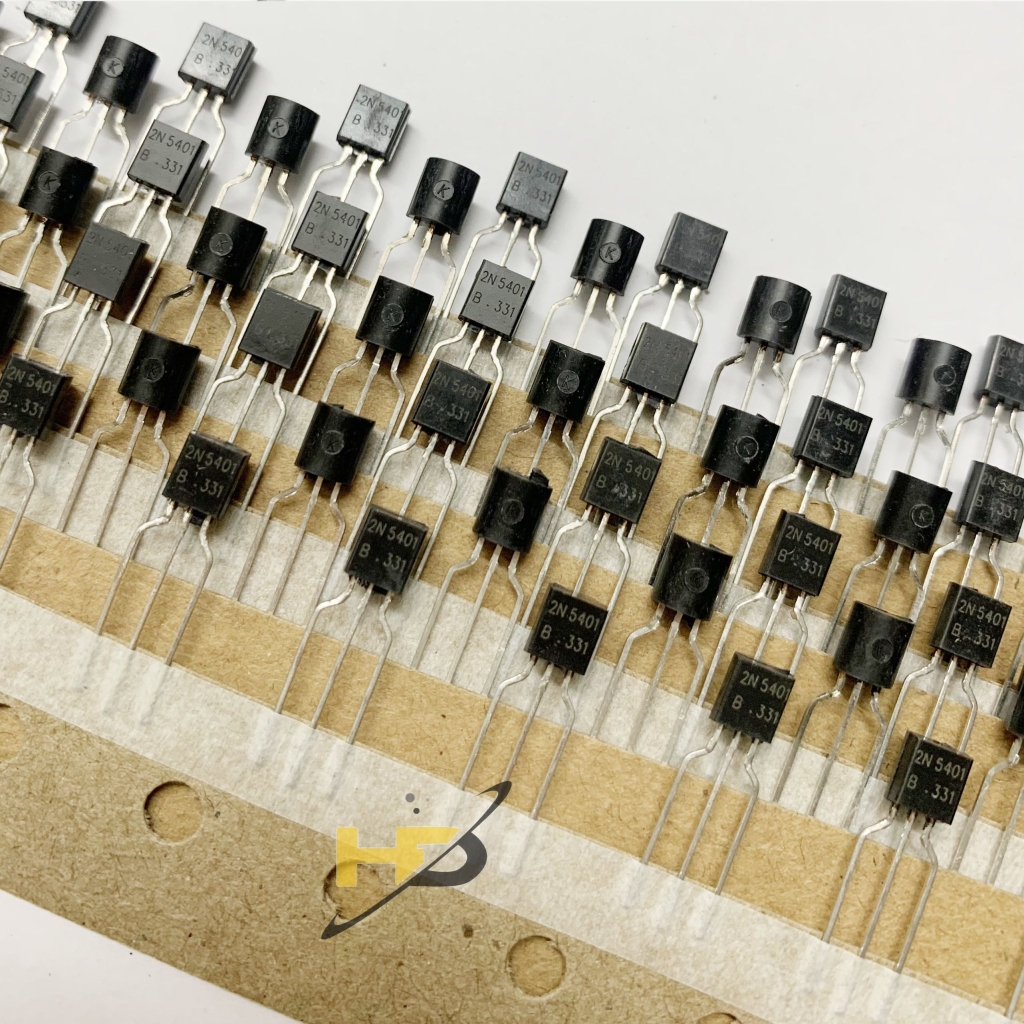

Transistor 2N5401 TO92 TRANS PNP 600mA 150V Đóng Dây

Transistor 2N5401 TO92 TRANS PNP 600mA 150V Đóng Dây

Như chúng ta đã biết transistor hay tranzito là một loại linh kiện bán dẫn chủ động, thường được sử dụng như một phần tử khuếch đại hoặc một khóa điện tử. Transistor được sử dụng nhiều trong các mạch điện tử, với vai trò khuếch đại, đóng - cắt, điều chỉnh điện áp, điều khiển tín hiệu, và tạo dao động. Transistor cũng được kết hợp thành mạch tích hợp (IC)... Và tuỳ theo chức năng và nhu cầu sử dung mà chúng ta sẽ chọn cho mình các sản phẩm sao cho phù hợp.

Mô tả sản phẩm:

- Transistor 2N5401 có cấu tạo gồm 3 lớp bán dẫn ghép với nhau thành 2 mối nối P-N, thuộc loại transistor thuận PNP.

- Transistor 2N5401 được sản xuất theo chuẩn TO92, thứ tự các chân từ trái qua phải: E B C.

- Transistor 2N5401 có điện áp giới hạn lên tới Uce = 150V, dòng điện giới hạn của Transistor 2N5401Ic = 600mA. Hệ số khuếch đại hFE của Transistor 2N5401 trong khoảng 50 đến 240.

- Transistor 2N5401 có thể hoạt động ở dải nhiệt độ từ -55C ~ 150C.

- Transistor 2N5401là một transistor công suất 625mW, tuy nhiên tần số làm việc cao.

- Transistor 2N5401 được sử dụng rỗng rãi trong việc thiết kế mạch khuếch đại cơ bản.

Thông số kĩ thuật:

- Tên mã: 2N5401

- Phân loại Transistor: PNP (thuận)

- Kiểu chân TO92 (DIP)

- Điện áp cực đại:

+ VCBO = - 160V

+ VCEO = - 150V

+ VEBO = - 5V

- Dòng điện cực đại: IC = - 0.6A
